Откатные ворота своими руками

Общие сведения

Для изготовления откатных ворот своими руками нужны не только навыки работы с металлом и умение пользоваться сварочным аппаратом. Сначала оцените пространство вокруг проема. Щит ворот больше проема в полтора раза. Должно хватать места для беспрепятственного перемещения створки будущих ворот. Чтобы получить рабочее изделие нужно позаботиться о некоторых важных составляющих, таких как: правильно подобрать комплектующие и изготовить правильное полотно ворот. Третьим необходимым требованием для откатных ворот является правильно изготовленное фундаментное основание.

Комплектующие

Учитывая важность данной позиции для работоспособности будущего изделия, к вопросу его подбора следует отнестись очень ответственно. На рынке представлено великое множество вариантов от различных производителей. Основное место занимает Китай под разными именами. То есть изделия из Китая выдаются поставщиками с именем как свои. Есть среди них и качественные, и, если мягко сказать, не очень. Есть Итальянцы и одноименные подделки на них. Представлена была и Украина. Так же есть Российские производители. Нам по роду деятельности приходится сталкиваться практически со всеми поставщиками, поскольку мы для них основные потребители. Они привозят образцы своей продукции к нам на производство для пробы. Некоторые отбраковываются сразу, а меньшая часть проходит проверку на опытных изделиях.

Нужно сразу сказать, что требования у нас высокие и даже при сопоставимом качестве продукта и незначительной выгоде в цене, мы не меняем проверенного временем поставщика. Для производства нужна стабильность. Если есть интерес, почитайте о нашем опыте в подборе комплектующих в ретроспективе.

Чтобы не ошибиться обращайтесь к профессионалам.

  • В нашей компании вы получите исчерпывающую информацию о комплектующих для откатных ворот.
  • На складе всегда присутствует достаточное количество качественных комплектов.
  • Купить и забрать можно в одном месте. Склад и офис находятся на одной территории.
  • Так же можно заказать доставку и оплатить товар по получении.

Полотно ворот

С высоты собственного опыта мы можем ответственно заявить, что изготовить откатные ворота своими руками довольно просто. Не составит большого труда, и установить их. При наличии опыта, конечно. Без опыта процесс протекает несколько сложнее. Но опыт приобретается благодаря практическим навыкам, а данный опыт может помочь сэкономить материальные средства, а может и создать дополнительный источник дохода.

Расскажем о нюансах конструкции.

Несложная конструкция откатных ворот привлекает умельцев. Имея фурнитуру - комплектующие, которые выполняют основную функцию, потребуется лишь изготовить своими руками полотно. При соблюдении всех технических условий (жесткость полотна, весовые характеристики и технологические размеры) должны получиться жизнеспособные откатные ворота. Мысль правильная. Мы думали так же. Но есть несколько моментов, на которые следует обратить внимание. Они помогут вам избежать основных ошибок. Итак, на что следует обратить внимание:

Во-первых, - обязательно учитывайте нагрузочные характеристики.

Превышение нагрузок на комплектующие неизбежно приведет к деформации несущего профиля или разрушению подшипника в роликовой опоре.

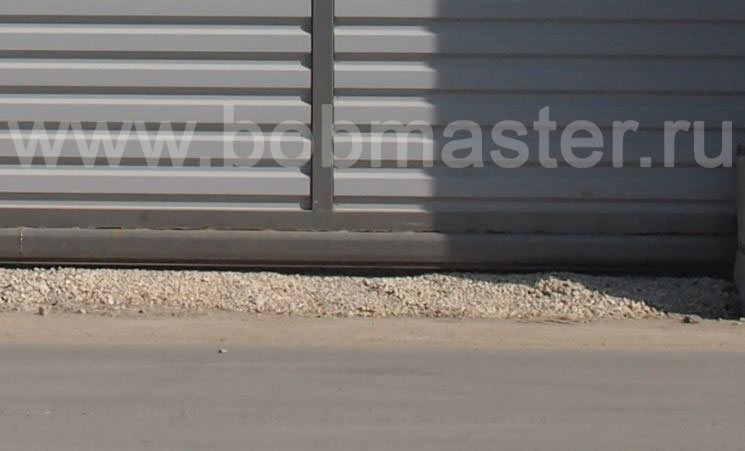

Во-вторых, - жесткость конструкции полотна.

Обычно дело заканчивается простыми расчетами, прикинув вес используемых материалов, приходит понимание кратного запаса прочности комплектующих. Основные комплекты, продающиеся на рынке сегодня, имеют нагрузочные характеристики от 500 кг на несущий профиль и роликовую опору. Вес бытовых ворот на проем 4000х2000 в исполнении с обшивкой профилированным листом не превышает 150 кг.

Почему-то большая часть умельцев ошибочно считают заявленные характеристики применимыми к жесткости несущего профиля на изгиб. Это не так. Данные характеристики относятся к свойствам металла, из которого изготовлен данный профиль. А именно, что при заявленной нагрузке в пятне контакта роликовой опоры и балки металл балки выдержит нагрузку. То есть не сомнется от давления (не будет подвержен ковкой деформации) и не разогнется при вертикальной нагрузке на отрыв. Возможно ограничительный параметр по ширине проема, допустимого к изготовлению при использовании конкретного вида профиля и роликовых опор, приводят к ошибочному суждению. Часто бывает так, что не имеющий знаний продавец убеждает покупателя в своих заблуждениях. На наш взгляд ограничение ширины проема это больше маркетинговый ход.

Обращаем ваше внимание на конкретное заявление производителей комплектующих для откатных ворот консольного типа. В них конкретно говорится, что при изгибе несущего профиля он будет претерпевать деформацию. Это может привести к усталости профиля (потери свойств) или при сильном изгибе к потере геометрии (разгибе). Для того, чтобы этого не происходило несущий профиль должен иметь твердую опору. То есть жесткость на изгиб и кручение задается конструкцией полотна ворот. Полотно ворот должно иметь достаточное количество вертикальных импостов. Таким образом, вы уменьшите размер нагруженного участка, чтобы под давлением веса ворот труба каркаса, на которую опирается несущий профиль, не прогибалась. Достаточное количество импостов в основном периметре даст жесткость конструкции на провисание. Но импосты в обкладке не защитят от провисания. В этом случае необходимо использовать диагонали. В противном случае может получиться то же, что и при несоблюдении нагрузочных характеристик.

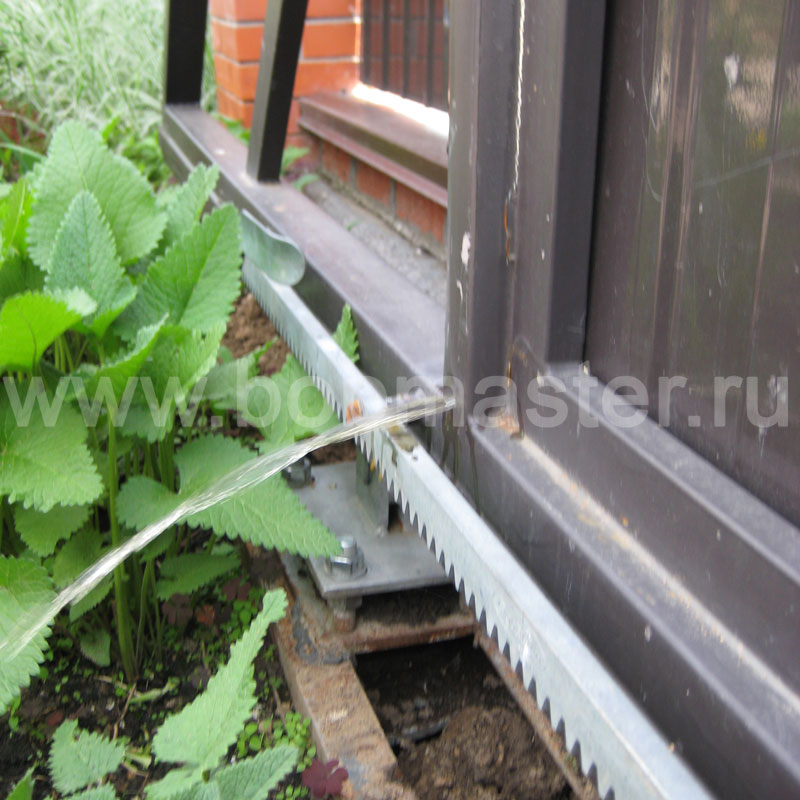

В-третьих, - не создавайте наполняемые емкости.

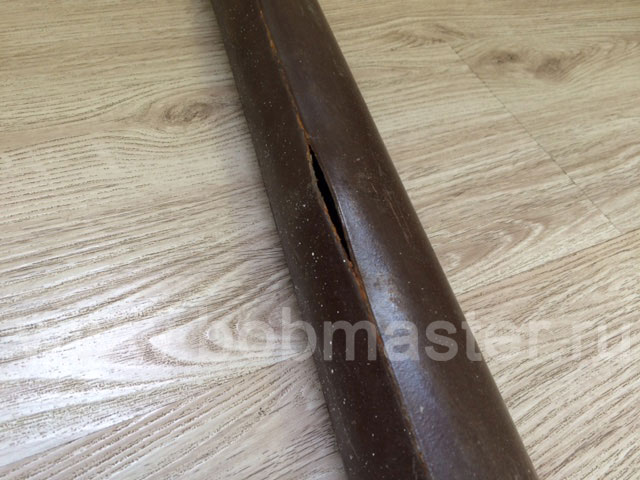

При нарезке деталей для каркаса обратите внимание на вертикальные профили. Лучше, если они будут накрыты горизонтальными профилями. Если вышло так, что таковые элементы в вашей конструкции уже присутствуют, герметично заварите верхнюю часть, а в нижней сделайте дренажное отверстие. Даже через маленькую дырочку трубы быстро наполняются водой. А в нашем климате это приводит к нежелательным последствиям. Может получиться так, что профильные трубы станут почти круглыми.

В-четвертых, - герметизируйте капиллярные швы.

Плоскости между профильными трубами образуют капризные полости. Они втягивают через открытые зазоры влагу внутрь, что приводит к возникновению очагов коррозии. Даже если для изготовления использовались оцинкованные трубы, коррозии не избежать. Поскольку в местах сварки цинк сгорает, а восстановить покрытие возможно лишь в доступных местах. В полостях остается незащищенный металл. В общем, если не герметизировать швы, после очередного дождика вы увидите характерные потеки ржавчины из мест соединения труб. А еще через какое-то время краска начнет вздуваться.
Для информации: приобретая в нашей компании, комплектующие для откатных ворот, вам бесплатно, если вы пожелаете, изготовят чертеж полотна стандартных ворот для вашего проема с необходимыми размерами и описанием используемых материалов.

Подготовка фундаментного основания

Ошибка в изготовлении фундаментного основания является самой дорогой и трудно устраняемой ошибкой из всех, которые возможно совершить при изготовлении откатных ворот своими руками. Поэтому отнеситесь к этому вопросу серьёзно. Для того, чтобы нести откатные ворота консольного типа необходим блок в 4е - 5ть раз тяжелее полотна ворот, длинною в половину от проема. По хорошему достаточно фундамента сечением 500мм шириной на 500 мм глубиной. Но такой фундамент хорош для Италии, а в наших условиях будет подвержен подвижкам, поскольку будет лежать на нестабильном грунте. В зависимости от характера почв, близости грунтовых вод, снежного покрова и температур, грунт имеет определенную глубину промерзания.

Во избежание рисков, при изготовлении фундаментного основания для откатных ворот, нужно перезакладываться на предельные значения для конкретного региона. В Подмосковье это 1800 мм. Поэтому мы рекомендуем делать фундаменты глубиною в 2000 мм, чтобы нижняя часть основания всегда находилась в стабильном грунте. Там где грунт отличается капризным характером, фундамент следует изготавливать с расширением книзу. Увеличивать "якорь". Грубо говоря, в большинстве случаев мы используем метод изготовления фундаментного основания, где стенки котлована являются естественной опалубкой. И желательно, чтобы они были ровными. Неплохо сделать подушку из песка и сделать гидроиззаляцию. Проще говоря, выстелить стенки котлована полиэтиленовой пленкой. Такой фундамент прослужит дольше. Во-первых,- потому, что заливая фундамент, вы не потеряете так называемое "молочко", то есть не понизите марку бетона из-за потери бетона. Во-вторых, - увеличите срок службы будущего фундамента, поскольку бетон сосет влагу и при перепадах температур вода, кристаллизуясь, его разрушает.

Ещё лучше изготавливать фундамент по всем правилам. Выкопать котлован большего размера. Залить подошву. А уже с подошвы, установив опалубку, залить основание. Далее основание гидроиззалируется, а пространство вокруг него обсыпается песком. При необходимости в песке прокладываются дренажные трубы для отвода грунтовых вод. Такие фундаментные основания мы изготавливаем при установке телескопических ворот больших размеров.

Альтернативой бетонному фундаментному основанию служит винтовой, или свайный фундамент. Здесь хорошо зарекомендовали себя отечественные сваи. Но у них есть одна отличительная черта, лишающая их универсальности, - это большая лопасть. Если ворота устанавливаются в чистом поле и в мягком грунте, это ничего. Но если требуется установка рядом с имеющимся ленточным фундаментом, отступ от препятствия получается большим. И если встречаются корни или камни, винты с лопастью уже не заходят.

Лишены этих недостатков винтовые фундаменты KRINNER. До скачков курса Российские винтовые сваи мы даже не рассматривали, но сегодня их цена кусается. Большинство наших клиентов обращаются за воротами в период, когда ещё не закончены строительные работы. В таких случаях мы, по согласованию с заказчиком, даем техническое задание (чертежи с конкретными размерами) для изготовления фундаментного основания, что существенно снижает расходы заказчика на его изготовление.

Установка

У вас готовы ворота, готов проем, стоят столбы и подготовлено основание. Пора приступать к установке. Это не сложный процесс при наличии практического опыта. Но и без него можно обойтись. Всё когда-то бывает в первый раз. Главное, чтобы не проходить через переделку (разобрать, переустановить и собрать обратно) рекомендуем не упустить из внимания следующие пункты. Для удобства используйте регулировочные подставки и не забудьте о смещении первой роликовой опоры от проема на длину концевого ролика. Первое поможет вам легко выставить полотно как по вертикали (уровень), так и в горизонтальной плоскости (линия движения). Если не учесть длину концевого ролика, то полотно не откроется до конца, поскольку концевой ролик устанавливается внутри несущего профиля и ролики опоры встретятся с рамкой концевого ролика. Поэтому край первой опоры должен быть смещен в сторону отката на расстояние, чуть более длины рамки концевого ролика. В остальном все просто. На нашем сайте есть подробная инструкция по установке откатных ворот в одноименном разделе.

Выбор автоматики

Если вы желаете автоматизировать откатные ворота самостоятельно, обратите внимание на три момента.
1. Для преобразования вращательного движения шестерни привода в поступательное движение полотна ворот используется зубчатая рейка. Важным является её количество. Рейки нужно приобретать на один метр больше ширины проема. Это нужно для того, чтобы на ней оставалось место для установки концевых упоров или магнитов, по которым автоматика привода определяет концевые положения в движении ворот. Приваривать рейку к несущему профилю неправильно. Крепеж рейки нужно приваривать к металлическому профилю периметра створки. Сварные швы обязательно деформируют профиль под собой, а вместе с ним и створку ворот, и её придется выравнивать. В цеху мы исправляем геометрию створки, накладывая швы с противоположной стороны, с последующей их зачисткой. Если вы приварите бобышки рейки к несущему профилю, это приведет к деформации профиля и к его отпусканию. Не то ни другое не увеличивают срок службы ворот.

2. При выборе автоматики обязательно перезакладывайтесь в мощности привода. Чтобы не ошибиться берите с коэффициентом 3. Трехкратный запас необходим, поскольку большинство производителей заявляют предельные возможности автоматики, а не рабочие параметры. Далее следует учесть такие параметры, как потеря мощности после пуска. К примеру, у 230V автоматики теряется до 50% мощности, у 24V до 30% и меньше всего теряет в мощности после пуска трехфазный мотор. А теперь возьмем ограничительные параметры блока управления. В стандарте рабочая мощность выставлена в размере 60% от наминала. Можно изменить этот параметр и заставить работать привод на пределе, но это не лучшим образом скажется на его ресурсе. И еще один параметр, как идеальные условия работы. Это и температурный режим, и сопротивление механизмов конструкции. Если у ворот заледенели ролики от бокового качения, например, после оттепели, это не сделает движение ворот легче. А приводу в морозную погоду придется бороться еще и с загустевшей смазкой в редукторе. Европейские моторы сертифицированы на -20°С и смазка при температурах ниже этой отметки заметно густеет.

3. Если вы не дружите с электроникой, выбирайте приводы с простыми блоками управления, которые не потребуют от вас усидчивости и дополнительных знаний.
